Система воздухоснабжения

Система воздухоснабжения должна обеспечивать людей в убежище необходимым количеством воздуха соответствующей температуры, влажности и газового состава в условиях, которыми характеризуется сложный очаг поражения.

Воздухоснабжение убежищ осуществляется за счёт наружного воздуха при условии его предварительной очистки. Система воздухоснабжения не только подает в убежище необходимое количество воздуха, но и защищает от попадания внутрь сооружения радиоактивной пыли, ОВ, бактериальных средств, дыма и окиси углерода при пожарах.

В зависимости от конкретных условий и требований специальные устройства в системе воздухоснабжения выполняют и дополнительные функции, например, подогревают или охлаждают воздух, осушают или увлажняют его.

Система воздухоснабжения, как правило, работает по двум режимам: чистой вентиляции (первый режим) и фильтровентиляции (второй режим).

Если убежище расположено в пожароопасном районе (нефтеперерабатывающее предприятие) или в районе возможной загазованности опасными химическими веществами, дополнительно предусматривают режим регенерации внутреннего воздуха (т.е. восстановления газового состава, как это делается на подводных лодках) и создание подпора (режим 3).

В режиме чистой вентиляции (режим 1) наружный воздух очищается только от пыли (в том числе радиоактивной). Подаётся он с учётом необходимости удаления тепловыделений и влаги, поэтому количество воздуха в зависимости от климатического пояса может колебаться в весьма широких пределах.

На одного укрываемого подаётся 8-13 м в зависимости от климатической зоны.
В этом режиме количество удаляемого воздуха должно составлять 0,9 от объёма приточного воздуха.

При режиме фильтровентиляции (режим 2) воздух дополнительно пропускают через фильтры-поглотители, где он очищается от ОВ и бактериальных средств. Фильтры-поглотители имеют определенную пропускную способность. Поэтому в режиме фильтровентиляции подача воздуха сокращается, но и при этом необходимо обеспечить требуемый температурно-влажностный режим внутри сооружения и подпор воздуха.

На одного укрываемого подаётся 2 м3/ч воздуха, работающего на ПУ – 5 м3/ч и работающего в фильтровентиляционной камере с электровентилятором — 10м3/ч.

В 3-й и 4-й климатических зонах объём подаваемого воздуха увеличивается до 10 м3/ч на укрываемого или применяется устройство для охлаждения воздуха.

При режиме 2 должен быть обеспечен подпор воздуха не менее 5 мм вод. столба (как и при других режимах воздухоснабжения убежища).

Система воздухоснабжения включает в себя воздухозаборные устройства, противопыльные фильтры, фильтры-поглотители, вентиляторы, разводящую сеть, воздухо-регулирующие и защитные устройства, а также при необходимости средства регенерации, теплоемкие фильтры (воздухоохладители), фильтр для очистки воздуха от окиси углерода.

Воздухозабор для режима чистой вентиляции обычно совмещают с галереей аварийного выхода, второй прокладывают отдельно. Каждый воздухозабор должен быть оборудован противовзрывным устройством.

При выходе из строя воздухозабора фильтровентиляции можно использовать Воздухозабор чистой вентиляции, для чего между воздухозаборами прокладывают перемычку в виде металлической трубы с герметическим клапаном.

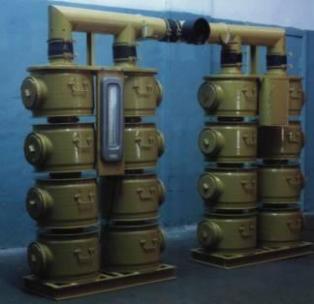

Для воздухоснабжения в современных убежищах применяют фильтровентиляционные комплекты ФВК-1 и ФВК-2, которые размещаются в отдельном помещении убежища в фильтровентиляционной камере. Один комплект ФВК-1 или ФВК-2 рассчитан на 150 чел.

Одновременно с этим включают регенеративную установку РУ-150/6, которая забирает воздух из помещений убежища, очищает от углекислого газа и обогащает кислородом. Наружный воздух после прохождения через фильтр ФГ-70 и внутренний воздух после регенерации в установках РУ-150/6 охлаждается в воздухоохладителях и электроручным вентилятором ЭРВ-600/300 подается в помещение убежища.

Для регенерации воздуха можно использовать регенеративный патрон с ХПИ (поглощающий углекислоту) в сочетании с кислородным (воздушным) баллоном.

При этом на одного человека требуется в 1 час поглотить 20 л углекислоты и подать 25 л кислорода.

Сети воздуховодов, расположенные в убежище, окрашиваются: режима чистой вентиляции в белый цвет, режима фильтровентиляции и рециркуляции в красный цвет.
